TSWA卧式多级离心泵

TSWA卧式多级离心泵

简要描述:TSWA卧式多级离心泵系我公司开发生产的节能系列产品,具有效率高、运行噪声低、抗汽蚀性能好、结构合理、使用寿命长等优点。

产品型号: 100TSWA

所属分类:多级管道泵|立式多级泵

更新时间:2017-04-12

厂商性质:生产厂家

详情介绍

产品概述:TSWA卧式多级离心泵系我单位开发生产的节能系列产品,具有效率高、运行噪声低、抗汽蚀性能好、结构合理、使用寿命长等优点。  泵可供输送80℃以下的清水或物理、化学性质类似于水的液体,广泛适用于城市建筑、工厂、矿山的给排水,尤其适用于宾馆、饭店娱乐场所的制冷空调给水。

产品使用条件:

 1、适于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm

 2、介质温度:-15℃~80℃;
 3、工作压力:系统压力≤3.0MPa;(即:系统压力=入口压力+泵工作时的压力≤3.0MPa)

 4、周围环境温度应低于40℃,相对湿度低于95%;
 5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。

 注:如介质带有细小颗粒或具强腐蚀性时,请在订货时说明,以便提供更为可靠之产品。

产品主要特点:

 1、结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;  2、转子部件由两端的滚动轴承支撑,泵运行平稳;3、进口为水平方向,出口为垂直向上布置,简化管路; 4、电机为卧式结构,便于维修。

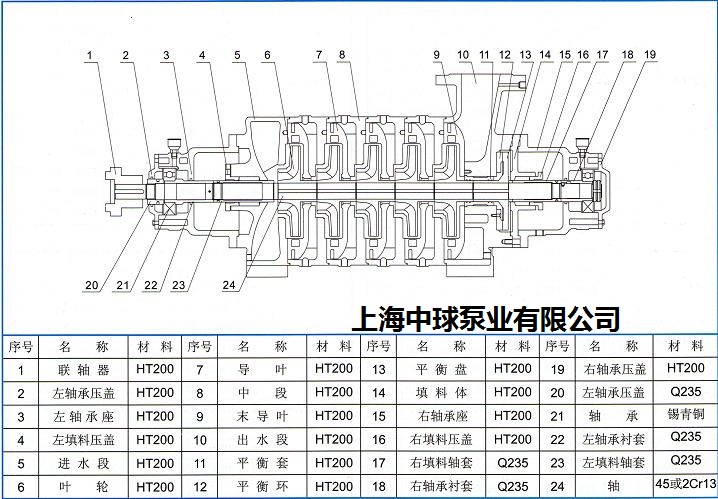

产品结构图:

产品型号意义:

产品安装尺寸图:

产品性能曲线图:

产品性能参数:

TSWA卧式多级泵性能参数表

型号

级数

流量

扬程
(m)

转速
(r/min)

功率(kw)

效率
(%)

允许吸上真空高度
(m)

汽蚀余量
(m)

(m3/h)

(L/S)

轴功率

电机功率

50TSWA

2

18

5

18.4

1450

1.37

2.2

66

7.2

3.1

3

27.6

2.05

3

4

36.8

2.73

4

5

46

3.42

5.5

6

55.2

4.10

5.5

7

64.4

4.79

7.5

8

73.6

5.47

7.5

9

82.8

6.15

7.5

10

92

6.84

11

11

101.2

7.52

11

12

110.4

8.20

11

75TSWA

2

36

10

23

1450

3.22

5.5

70

7.2

3

3

34.5

4.83

7.5

4

46

6.45

11

5

57.5

8.06

11

6

69

9.67

15

7

80.5

11.28

15

8

92.5

12.89

18.5

9

103.5

14.50

18.5

10

115

16.12

22

11

126.5

17.73

22

100TSWA

2

69

19.2

31.2

1450

8.03

11

73

7

3.3

3

46.8

12.05

15

4

62.4

16.07

22

5

78

20.09

30

6

93.6

24.11

30

7

109.1

28.13

37

8

124.8

32.14

45

9

140.4

36.16

45

10

156

40.18

55

125TSWA

2

90

25

43.2

1450

14.32

22

74

6.8

3.4

3

64.8

21.48

30

4

86.4

28.63

45

5

108

35.79

55

6

129.6

42.95

75

7

151.2

50.11

75

8

172.8

57.27

90

9

194.4

64.43

90

10

216

71.59

90

150TSWA

2

155

43

60

1450

32.91

45

77

7.7

2.5

3

90

49.37

75

4

120

65.82

90

5

150

82.28

110

6

180

98.74

132

7

210

115.19

132

8

240

131.19

160

9

270

148.10

200
