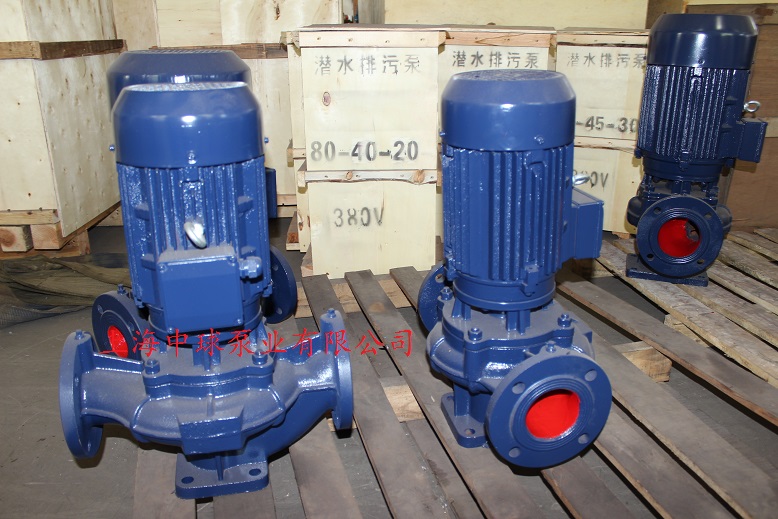

KQL立式单级离心泵简介: 1 KQL150/200-15/4立式单级离心泵用途: KQL系列单级立式离心泵适用于:供暖及空调系列冷热水循环、水厂供水、消防喷淋、管道增压、泳池供水、喷泉供水、农田灌溉和工业用液体的输送等。 2 KQL单级立式离心泵性能范围: 流量:2.2m3/h-1400 m3/h ; 扬程:≤87m; 功率:0.18 kW -160kW 3 KQL系列单级立式离心泵工作条件: 介质: 清水或物理化学性质类似于清水的其他液体.;介质温度: -10℃-+120℃; 转速:2900r/min或者1480r/min,980r/min 流量范围: 0.9M3/h——1400M3/h; 扬程: <130M; 环境温度:<+40℃ ; zui大工作压力:1.6MPa(200mm及以下口径);1.0MPa(250mm及以上口径); 电源: 380V,50Hz,可选择配PN16/GB4216.5配对法兰. 二 KQL型立式离心泵特点: 1, 采用电机直接连接,振动小,噪音低(70分贝)。 2, 采用Y2型电机,防护等级IP54,绝缘等级F级(防尘防雨,可户外使用)。 3, 泵的进出口径相同,并在同一直线上,能像阀门一样安装在管路任何位置,且设有安装底板,使泵安装简便,稳固。 4, 用整轴和特殊结构配置的轴承运行可靠。 5, 用强制流的不受转向限制的特殊结构配置的机械密封,寿命长。 6, 独特的饿安装结构大大缩小了泵的占地面积,节约建设投资,40-60%。 7, *的设计确保泵的无泄露,长寿命运行,节约运行管理费50%-70%。 三、KQL立式离心泵型号意义: KQL 80/160-7.5/2 : KQL:标准立式单级单吸离心泵; 80:泵进出口径(80mm), 160:叶轮名义直径(160mm);7.5:电机功率(7.5KW);2:电机级数(2级) KQL系列立式离心泵性能参数表 型 号 | 流量 | 扬程 | 转速 | 功率 | 重量 | m3/h | L/S | (m) | r/min | kw | kg | | 90 | 25 | 48.4 | | | | KQL125/185-30/2 | 150 | 41.7 | 44 | 2960 | 30 | 315 | | 180 | 50 | 40.5 | | | | | 96 | 26.7 | 55 | | | | KQL125/200-37/2 | 160 | 44.4 | 50 | 2960 | 37 | 330 | | 192 | 53.3 | 46 | | | | | 83 | 21.7 | 65 | | | | KQL125/220-37/2 | 138 | 38.3 | 60 | 2960 | 37 | 340 | | 166 | 46.1 | 55 | | | | | 90 | 25 | 76 | | | | KQL125/235-45/2 | 150 | 41.7 | 70 | 2960 | 45 | 395 | | 180 | 50 | 64 | | | | | 96 | 26.7 | 87 | | | | KQL125/250-55/2 | 160 | 44.4 | 80 | 2960 | 55 | 500 | | 192 | 53.3 | 73 | | | | | 80.5 | 22.4 | 96 | | | | KQL125/270-55/2 | 134 | 37.2 | 88 | 2960 | 55 | 580 | | 161 | 44.7 | 81 | | | | | 86 | 23.9 | 105 | | | | KQL125/285-75/2 | 143 | 39.7 | 100 | 2960 | 75 | 705 | | 172 | 47.8 | 94 | | | | | 90 | 25 | 115 | | | | KQL125/300-75/2 | 150 | 41.7 | 110 | 2960 | 75 | 706 | | 180 | 50 | 105 | | | | | 96 | 26.7 | 129 | | | | KQL125/315-90/2 | 160 | 44.4 | 125 | 2960 | 90 | 790 | | 192 | 53.3 | 118 | | | | | 60 | 16.7 | 6.5 | | | | KQL125/125-2.2/4 | 100 | 27.8 | 5 | 1480 | 2.2 | 100 | | 120 | 33.3 | 4 | | | | | 52 | 14.5 | 7.3 | | | | KQL125/150-3/4 | 87 | 24.2 | 6.3 | 1480 | 3 | 109 | | 104 | 28.9 | | | | | | 60 | 16.7 | 10 | | | | KQL125/160-4/4 | 100 | 27.8 | 8 | 1480 | 4 | 120 | | 120 | 33.3 | 7 | | | | | 51.7 | 14.4 | 10.8 | | | | KQL125/185-4/4 | 86 | 23.9 | 9.3 | 1480 | 4 | 120 | | 103 | 28.6 | 8.2 | | | | | 60 | 16.7 | 14 | | | | KQL125/200-5.5/4 | 100 | 27.8 | 12.5 | 1480 | 5.5 | 145 | | 120 | 33.3 | 11 | | | | | 52 | 14.5 | 16 | | | | KQL125/220-5.5/4 | 87 | 24.2 | 15 | 1480 | 5.5 | 155 | | 104 | 28.9 | 14 | | | | | 56 | 15.6 | 18.7 | | | | KQL125/235-7.5/4 | 93 | 25.8 | 17.4 | 1480 | 7.5 | 163 | | 112 | 31.1 | 16 | | | | | 60 | 16.7 | 21.5 | | | | KQL125250-11/4 | 100 | 27.8 | 20 | 1480 | 11 | 212 | | 120 | 33.3 | 18.5 | | | | | 47 | 13.1 | 21 | | | | KQL125/285-7.5/4 | 79 | 21.9 | 20 | 1480 | 7.5 | 165 | | 95 | 26.4 | 19 | | | | | 55 | 15.3 | 28 | | | | KQL125/300-11/4 | 91 | 25.3 | 27 | 1480 | 11 | 214 | | 110 | 30.6 | 25.7 | | | | | 60 | 16.7 | 33.5 | | | | KQL125/315-15/4 | 100 | 27.8 | 32 | 1480 | 15 | 228 | | 120 | 33.3 | 30.5 | | | | | 48.6 | 13.5 | 34 | | | | KQL125/320-15/4 | 81 | 22.6 | 32.8 | 1480 | 15 | 239 | | 97 | 26.9 | 32 | | | | | 52.3 | 14.5 | 39 | | | | KQL125/345-18.5/4 | 87 | 24.2 | 38 | 1480 | 18.5 | 247 | | 105 | 29.2 | 37 | | | | | 56.4 | 15.7 | 46 | | | | KQL125/370-22/4 | 94 | 26.1 | 44 | 1480 | 22 | 295 | | 113 | 31.4 | 43 | | | | | 60 | 16.7 | 52 | | | | KQL125/400-30/4 | 100 | 27.8 | 50 | 1480 | 30 | 375 | | 120 | 33.3 | 48.5 | | | | | 125 | 34.7 | 11 | | | | KQL150/185-11/4 | 179 | 49.7 | 10 | 1480 | 11 | 260 | | 215 | 59.7 | 8.5 | | | | | 140 | 38.9 | 13.8 | | | | KQL150/200-15/4 | 200 | 55.6 | 12.5 | 1480 | 15 | 276 | | 240 | 66.7 | 10.6 | | | | | 117 | 32.5 | 15.2 | | | | KQL150/220-11/4 | 167 | 46.4 | 14 | 1480 | 11 | 261 | | 200 | 55.6 | 12 | | | |

|
