ISWH不锈钢管道离心泵

ISWH不锈钢管道离心泵

简要描述:ISWH65-125A、ISWH不锈钢管道离心泵供输送不含固体颗粒,具有腐蚀性。粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,使用温度为-20℃~+120℃。

产品型号: ISWH65-125A

所属分类:卧式离心泵|管道离心泵

更新时间:2017-11-22

厂商性质:生产厂家

详情介绍

一、ISWH卧式管道离心泵详细信息

ISWH不锈钢管道离心泵根据IS型离心泵与立式泵的独特结构组合设计,并严格按照标准ISO2858和的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等,是目前国家标准定型推广产品。



二、ISWH65-125A卧式管道离心泵产品用途

1、ISW型卧式单级离心泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水、高增建筑增压泵送水、园林喷灌、消防泵增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。

2、ISWR型卧式热水离心泵,广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用温度T≤120℃。

3、ISWH型卧式化工泵,供输送不含固体颗粒,具有腐蚀性。粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,使用温度为-20℃~+120℃。

4、ISWB型卧式管道油泵,供输送汽油、煤油、柴油泵等油类产品或易燃、易爆液体,被输送介质温度为-20℃~120℃。

5、ISWH型卧式不锈钢防爆化工泵,适用于输送易燃性化工液体。

6、ISWD型卧式低转速离心泵,适应要求环境噪声很低的场合,使用温度T≤120℃。



三、ISWH型卧式化工离心泵工作条件

1、ISWH型卧式化工泵吸入压力≤1.0Mpa,或泵系统zui高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。

2、ISWH型卧式化工泵环境温度<40℃,相对湿度<95%。

3、ISWH型卧式离心泵所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.

注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。



四、ISWH型卧式离心泵产品型号意义

例如:ISWH100-160(I)AB

ISWH-卧式离心泵

100-泵进、出口公称直径(mm)

160-叶轮名义直径(mm)

I-流量分类

AB-叶轮经一、二次切割

ISWH不锈钢管道离心泵的主要零部件
叶轮;叶轮是离心泵的关键运动部件。
叶轮根据产品输送介质的特点可分为闭式、半闭式和开式三种。卧式清水离心泵一般采用闭式叶轮;闭式叶轮的弊端是不能通过污物等杂质颗粒、纤维等,优点是泵效率较高。
按吸液方式不同可将叶轮分为单吸式与双吸式两种。单吸式叶轮结构简单,液体只能从一侧吸入。双吸式叶轮可同时从叶轮两侧对称地吸入液体,它不仅具有较大的吸液能力,而且基本上消除了轴向推力。


导叶和泵体;为了减少离开叶轮的液体直接进入泵壳时因冲击而引起的能量损失,在叶轮与泵壳之间有时装置一个固定不动而带有叶片的导轮。导论中的叶片使进入泵壳的液体逐渐转向而且流道连续扩大,使部分动能有效地转换为静压能。多级离心泵通常均安装导轮。
蜗牛形的泵壳、叶轮上的后弯叶片及导轮均能提高动能向静压能的转化率,故均可视作转能装置。


轴封装置;由于泵轴转动而泵壳固定不动,在轴和泵壳的接触处必然有一定间隙。为避免泵内高压液体沿间隙漏出,或防止外界空气从相反方向进入泵内,必须设置轴封装置。不锈钢离心泵的轴封装置采用机械密封。机械密封是由一个装在转轴上的动环和另一个固定在蚌壳上的静环所构成。两环的端面借弹簧力互相紧贴而作相对运动,起到了密封作用。机械密封适用于要求较高的场合,如输送酸、碱、易燃、易爆及有毒的液体。机械密封又叫端面密封,它主要靠静环和动环的端面摩擦来密封。机械密封比填料密封的密封性能好、泄漏少、寿命长、功率消耗小。但机械密封制造比价复杂,精度要求高,价格贵,同时安装技术也要求较高。



性能参数表

型 号

流量

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

汔蚀余量
(NPSH)r

重量
(kg)

m3/h

L/s

ISWH50-160(I)

17.5
25
32.5

4.68
6.94
9.03

34.4
32
27.5

54
63
60

2900

4.0

2.5

72

ISWH50-160(I)A

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

3.0

2.5

71

ISWH50-160(I)B

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

58

2900

2.2

2.5

59

ISWH50-200(I)

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

2.5

108

ISWH50-200(I)A

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

5.5

2.5

107

ISWH50-200(I)B

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55

2900

4

2.5

100

ISWH50-250(I)

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15.0

2.5

175

ISWH50-250(I)A

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11.0

2.5

165

ISWH50-250(I)B

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

7.5

2.5

165

ISWH50-315(I)

17.5
25
32.5

4.86
6.94
9.03

128
125
122

30
40
44

2900

30.0

2.5

310

ISWH50-315(I)A

16.6
23.7
31

4.61
6.58
8.6

115
113
110

30
40
44

2900

22

2.5

245

ISWH50-315(I)B

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39

2900

18.5

2.5

215

ISWH50-315(I)C

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38

2900

15.0

2.5

195

ISWH65-100

17.5
25
32.5

4.86
6.94
9.03

13.7
12.5
10.5

67
69
69

2900

1.5

2.5

46

ISWH65-100A

15.6
22.3
29

4.3
6.19
8.1

11
10
8.4

65
67
68

2900

1.1

2.5

41

ISWH65-125

17.5
25
32.5

4.86
6.94
9.03

21.6
20
18

60
68
67

2900

3

2.5

58

ISWH65-125A

15.6
22.3
29

4.33
6.19
8.1

17
16
14.4

58
66
65

2900

2.2

2.5

49

ISWH65-160

17.5
25
32.5

4.86
6.94
9.03

34.4
32
27.5

54
63
60

2900

4.0

2.5

75

ISWH65-160A

16.4
23.4
30.4

4.56
6.5
8.44

30
28
24

54
62
59

2900

3

2.5

75

ISWH65-160B

15.0
21.6
28

4.17
6.0
7.78

26
24
20.6

58

2900

2.2

2.5

63

ISWH65-200

17.5
25
32.5

4.86
6.94
9.03

52.7
50
45.5

49
58
59

2900

7.5

2.5

107

ISWH65-200A

16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40

48
57
58

2900

5.5

2.5

107

ISWH65-200B

15.2
21.8
28.3

4.22
6.06
7.86

40
38
34.5

55

2900

4

2.5

100

ISWH65-250

17.5
25
32.5

4.86
6.94
9.03

82
80
76.5

39
50
52

2900

15

2.5

180

ISWH65-250A

16.4
23.4
30.5

4.56
6.5
8.47

71.5
70
67

39
50
52

2900

11

2.5

170

ISWH65-250B

15
21.6
28

4.17
6.0
7.78

61
60
57.4

38
49
54

2900

7.5

2.5

170

ISWH65-315

17.5
25
32.5

4.86
6.94
9.03

127
125
122

32
40
44

2900

30

2.5

320

ISWH65-315A

16.6
23.7
31

4.61
6.58
8.6

115
113
110

32
40
44

2900

22

2.5

255

ISWH65-315B

15.7
22.5
29.2

4.36
6.25
8.0

103
101
98

39

2900

18.5

2.5

225

ISWH65-315C

14.4
20.6
26.8

4.0
5.72
7.44

86
85
83

38

2900

15

2.5

205

ISWH65-100(I)

35
50
65

9.72
13.9
18.1

13.8
12.5
10

67
73
70

2900

3

3.0

63

ISWH65-100(I)A

31.3
44.7
58

8.7
12.4
16.1

11
10
8

66
72
69

2900

2.2

3.0

53

ISWH65-125(I)

35
50
65

9.72
13.9
18.1

22
20
17

67
72.5
70

2900

5.5

3.0

99

ISWH65-125(I)A

31.3
45
58

8.7
12.5
16.1

17.5
16
13.6

66
71
69

2900

4

3.0

78

ISWH65-160(I)

35
50
65

9.72
13.9
18.1

35
32
28

63
71
70

2900

7.5

3.0

103

ISWH65-160(I)A

32.7
46.7
61

9.1
13
16.9

30.6
28
24

62
70
69

2900

5.5

3.0

103

ISWH65-160(I)B

30.3
43.3
56.3

8.4
12.0
15.6

26
24
21

69

2900

4

3.0

97

ISWH65-200(I)

35
50
65

9.72
13.9
18.1

53.5
50
46

55
67
68

2900

15

3.0

176

ISWH65-200(I)A

32.8
47
61

9.1
13.1
16.9

47
44
40

54
66
67

2900

11

3.0

166

ISWH65-200(I)B

30.5
43.5
56.6

8.5
12.1
15.7

40.6
38
33.4

65

2900

7.5

3.0

114

ISWH65-250(I)

35
50
65

9.72
13.9
18.1

83
80
72

52
59
60

2900

22

3.0

235

ISWH65-250(I)A

32.5
46.7
61

9.0
13.0
16.9

73
70
63

52
59
60

2900

18.5

3.0

205

ISWH65-250(I)B

30
43.3
56

8.3
12
15.6

62
60
54

58

2900

15

3.0

180

ISWH65-315(I)

35
50
65

9.72
13.9
18.1

128
125
121

44
54
57

2900

37

3.0

350

ISWH65-315(I)A

32.5
46.5
60.5

9.0
12.9
16.8

112.6
110
106.4

43
54
57

2900

30

3.0

335

ISWH65-315(I)B

31
44.5
58

8.6
12.4
16.1

102.5
100
98

53

2900

30

3.0

335

ISWH65-315(I)C

29
41
53.6

8.1
11.4
14.9

87
85
83

51

2900

22

3.0

270

ISWH80-100

35
50
65

9.72
13.9
18.1

13.8
12.5
10

67
73
70

2900

3

3.0

63

ISWH80-100A

31.3
44.7
58

8.7
12.5
16.1

11
10
8

66
72
69

2900

2.2

3.0

54

ISWH80-125

35
50
65

9.72
13.9
18.1

22
20
17

67
72.5
70

2900

5.5

3.0

99

ISWH80-125A

31.3
45
58

8.7
12.5
16.1

17.5
16
13.6

66
71
69

2900

4

3.0

79

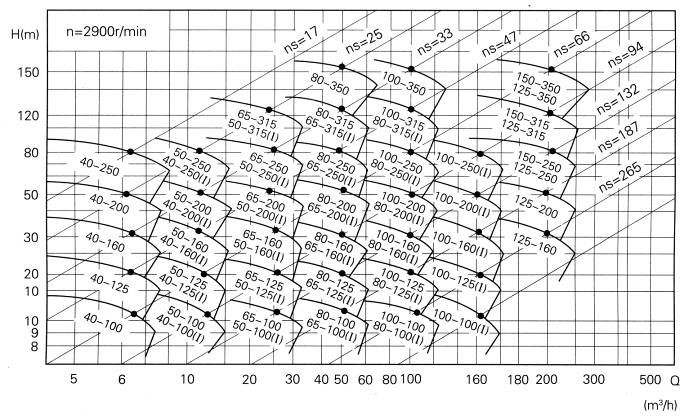

ISWH不锈钢离心泵性能曲线
