产品展示

IH80-65-125不锈钢化工泵

点击放大
产品型号:
IH80-65-125
产品报价:
产品特点:
IH80-65-125不锈钢化工泵供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858,具有性能范围广、效率 高、“三化“水平高和维修方便等特点。
  IH80-65-125IH80-65-125不锈钢化工泵的详细资料:

产品概述:
IH不锈钢离心泵是单级单吸(轴向吸入)悬臂式离心泵,供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858,具有性能范围广、效率 高、"三化"水平高和维修方便等特点,其效率比F型泵平均提高5%,是国家推广的节能产品。 IH不锈钢离心泵是全国泵行业采用ISO国际标准联合设计的系列产品,其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

IH80-65-125不锈钢化工泵产品结构:


IH型不锈钢化工泵是全国泵行业采用ISO国际标准联合设计的系列产品,其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

IH型化工泵输送介质温度为-20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为20℃~280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

IH不锈钢化工泵性能参数:

型    号
泵进口-出口-叶轮
(mm)(mm)(mm)

进口
mm

出口
mm

流量
(m3/h)

扬程
(m)

配用电机

叶轮直径mm

型号

功率(KW)

IH50-32-125

50

32

12.5

20

Y90L-2

2.2

125

IH50-32-125

50

32

6.3

5

Y801-4

0.55

125

IH50-32-160

50

32

12.5

32

Y100L-2

3

160

IH50-32-160

50

32

6.3

8

Y801-4

0.55

160

IH50-32-200

50

32

12.5

50

Y132S1-2

5.5

200

IH50-32-200

50

32

6.3

12.5

Y802-4

0.75

200

IH50-32-250

50

32

12.5

80

Y160M1-2

11

250

IH50-32-250

50

32

6.3

20

Y90S-4

1.5

250

IH65-50-125

65

50

25

20

Y100L-2

3

125

IH65-50-125

65

50

12.5

50

Y901-4

0.55

160

IH65-50-160

65

50

25

32

Y132S1-2

0.5

160

IH65-50-160

65

50

12.5

5

Y802-4

0.75

200

IH65-40-200

65

40

25

50

Y132S2-2

7.5

200

IH65-40-200

64

40

12.5

12.5

Y90S-4

1.1

250

IH65-40-250

64

40

25

80

Y160M2-2

15

250

IH65-40-250

65

40

12.5

20

Y100L1-4

2.2

125

IH80-65-125

80

65

50

20

Y132S1-2

5.5

125

IH80-65-125

80

65

25

5

Y802-4

0.75

160

IH80-65-160

80

65

50

32

Y132S2-2

7.5

160

IH80-65-160

80

65

25

8

Y90L-4

1.5

200

IH80-50-200

80

50

50

50

Y160M2-2

15

200

IH80-50-200

80

50

25

12.5

Y100L1-4

2.2

            250

IH80-50-250

80

50

50

80

Y180M-2

22

315

IH80-50-250

80

50

25

20

Y100L2-4

3

315

IH80-50-315

80

50

50

125

Y200L2-2

37

125

IH80-50-315

80

50

25

32

Y132S-4

5.5

125

IH100-80-125

100

80

100

20

Y160M1-2

11

160

IH100-80-125

100

80

50

5

Y90L-4

1.5

160

IH100-80-160

100

80

100

32

Y160M2-2

15

200

IH100-80-160

100

80

50

8

Y100L1-4

2.2

200

IH100-65-200

100

65

100

50

Y180M-2

22

250

IH100-65-200

100

65

50

12.5

Y112M-4

4

250

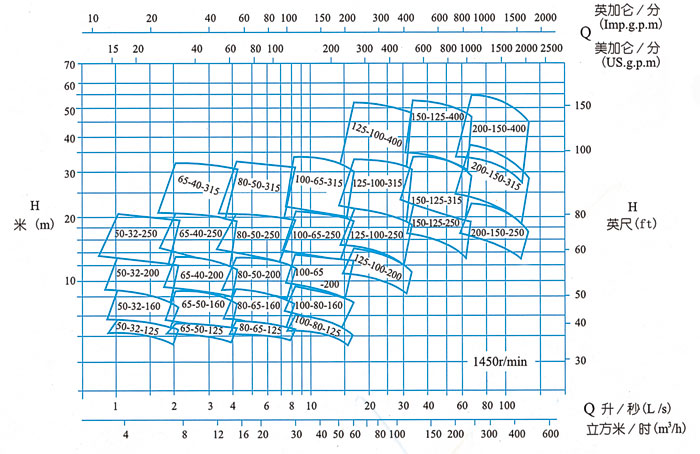

IH不锈钢化工泵性能谱图


IH80-65-125不锈钢化工泵注意事项:

本型号泵可根据不同的使用条件安装不同形式的机械密封,<如内装单端面平衡型和非平衡型,双端面平衡型及非平衡型,外装式机械密封等。>根据所选用密封型式的不同,其使用方法和注意事项也有所不同,具体情况请参阅机械密封安装使用说明书、GB3215-82“炼厂、化工及石油化工流程用离心泵通用技术条件",下面仅提几点一般应注意的事项。

1. 由于机械密封一般适用在清洁的,无悬浮颗粒的介质中使用,因此,对新安装的管路系统和储液灌,应认真冲洗干净,严防固体杂质进入机械密封端面帀使密封失效。

2. 在易结晶的介质中,使用机械密封应注意经常冲洗。停车后重新起动前,要将机械密封上的结晶清洗干净。

3. 拆卸机械密封应仔细,不许用手锤,铁器等敲击,以免破坏动、静环密封面。

4. 如果有污垢拆不下来时,应设法清除污垢,冲洗干净后再进行拆卸,以免损坏密封元件。

5. 安装机械密封前,应检查所有密封元件是否有失效或损坏,如有则应重新修复或更换。

6. 应严格检查动环与静环的相对磨擦密封面,不允许有任何细微的划痕、碰伤等缺陷。所有另部件,包括泵体,叶轮,密封腔等在装配前均应冲洗千净,尤其是动、静环端面,要用清洁,柔软的布或棉纱认真擦拭干净,然后涂上一层清洁的油脂或机油。

7. 装配中要注意消除偏差,紧固螺钉时,要均匀拧紧,避免发生偏斜,使密封失效。

8. 正确调整弹黃的压缩量,泵安装好以后,以手扳动转子时,应感觉到密封弹黃既有一定的压缩量,而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动,则应适当调松一些。

9.对有外部冲洗的机械密封,起动前应先开启冲洗波,使密封腔内充满密封液。停车时,先停泵,后关密封冲洗液。

(拆卸与装配 起动、运行和停止)

一、拆卸与装配:

由于采用了加长联轴器,拆卸泵时,不必拆卸进、出口管路,泵体和电机,只需拆下加长联轴器中的中间联轴器,即可拆出转子部件,进行维修、保养。

1、拆下泵体上的泄液管堵和悬架体上的放油管堵,放净泵内液体和悬架体内的润滑油。(注:如泵上还有另外附加管路亦应拆下)。

2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。

3、拆下,叶轮螺母、取下叶轮和键。

4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。注意勿使轴套相对于泵盖等发生滑动,然后再拆下机械密封端盖,将机械密封连同轴套一起取下,再将轴套和机械密封拆开。

如果密封采用填料,则可从泵盖中直接拆下轴套,再顺次拆下填料压盖,填料和填料环等。

如果密封采用特殊结构,应注意不同的拆卸方法。

5、拆下中间支架与悬架支架。

6、拆下泵联轴器和键。

7、拆下悬架体两端的防尘盘和轴承的前、后盖,再将轴连同轴承一起从悬架体内取下。

8、从泵轴上拆下轴承。

装配与拆卸程序相反进行。

产品相关关键字: 不锈钢化工泵 IH化工泵价格 耐腐蚀化工泵 上海化工泵 化工泵型号
