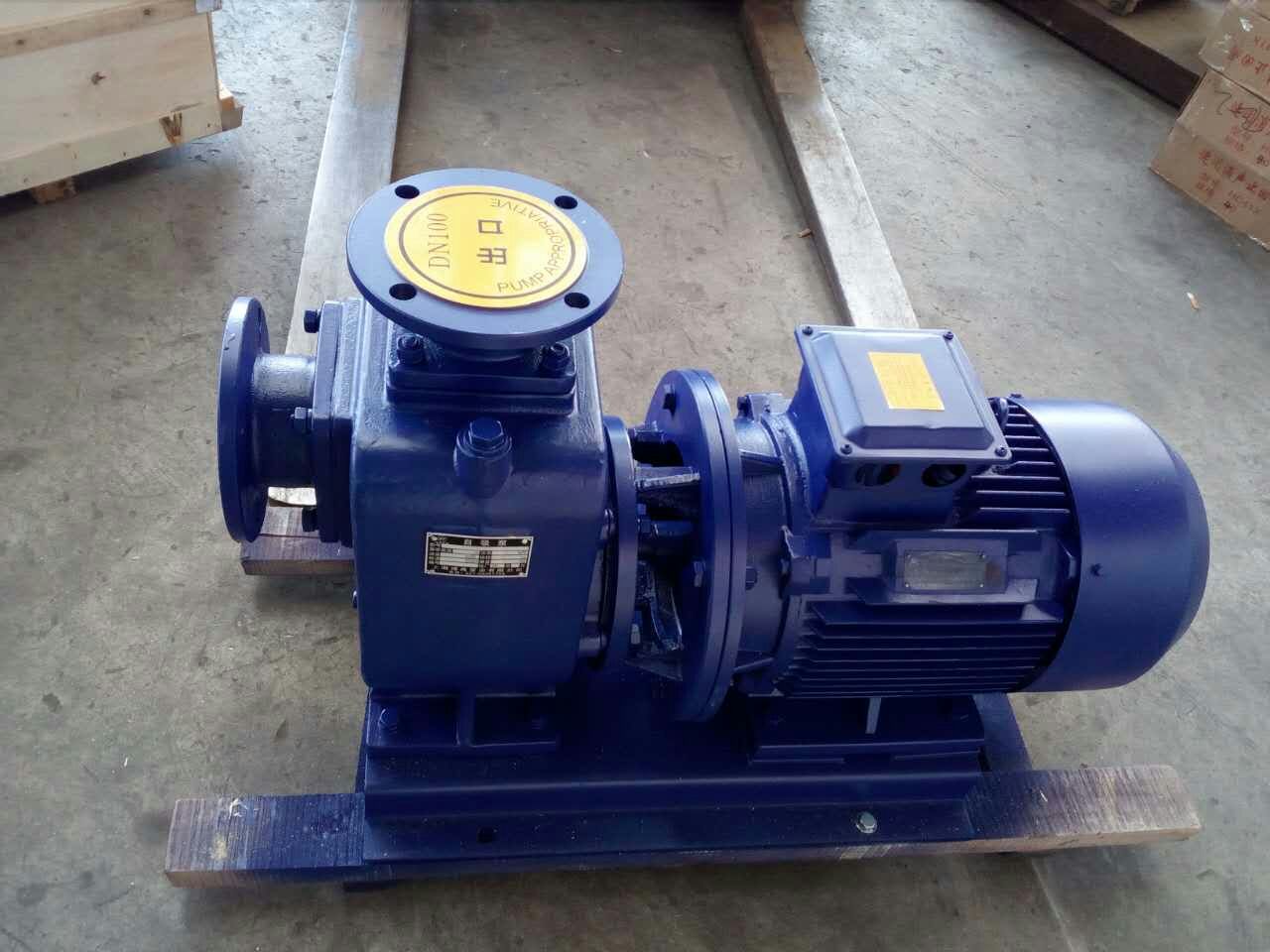

150ZXL170-55直联式自吸泵

150ZXL170-55直联式自吸泵

简要描述:150ZXL170-55直联式自吸泵适用于工业和城市给排水,环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。

产品型号:

所属分类:自吸排污泵|无堵塞自吸泵

更新时间:2016-12-21

厂商性质:生产厂家

详情介绍

150ZXL170-55直联式自吸泵使用范围:
1、ZXL直联式自吸泵适用于工业和城市给排水,环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。使用介质温度不超过80℃,粘度≤100厘珀、含固量可达30%以下。
2、CYZ-A直联式自吸离心油泵,广泛适用于油库、加油站、油轮、油船、码头、油车、分别输送汽油、煤油、柴油、航煤等。如改用耐腐蚀机械密封和不锈钢材质还可以适用于化工、制药、酿造、电镀、印刷、造纸、电力矿山等,输送介质温度-20℃-80℃,粘度≤100厘珀,含固量可达30 % 以下。该系列泵特别适用于油轮或输水船舶上,可兼作扫舱泵扫舱效果好。

150ZXL170-55直联式自吸泵产品特点:
1、结构紧凑。该两系列泵为卧式结构、机泵一体、外型美观、占地面积少,与普通自吸泵比较,占地面积减少30%。如采用IP54户外电机则无需泵房,可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有*的动静平衡,运行时无振动,低噪音、延长了轴承的使用寿命,改善了使用环境。
3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨无泄漏、使用寿命长。
4、采用水力模型、具有效率高、性能好等特点。
5、安装使用维护方便。吐出管路不需要装止回阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。
6、结构*、自吸性能好,工作前只需保证泵体
内储有定量引液即可

直联式自吸泵使用条件:
1、周围环境温度≤40℃,海拨高度≤1000m,相对湿度 ≤95%,介质温度≤80℃,特要求可达200℃。
2、自吸高度不能超过规定值5-6.5米,吸入管长度≤10米

ZXL直联式自吸泵性能参数

型号

口径-流量-扬程-功率
(mm)(m3/h)(m)(kw)
吸程
(M)
转速
(r/min)
自吸性能
(min/5m)
电机功率
(KW)
25ZXL3.2-206.529001.90.75
25ZXL3.2-326.529001.81.5
32ZXL3.2-326.529001.91.5
32ZXL3.2-506.529001.73.0
40ZXL6.3-206.529001.91.1
40ZXL6.3-306.529001.82.2
40ZXL6.3-326.529001.83.0
40ZXL10-326.529001.54.0
40ZXL10-406.529001.75.5
40ZXL12.5-506.529002.41.5
50ZXL15-126.529001.92.2
50ZXL18-206.529001.53.0
50ZXL12.5-326.529001.54.0
50ZXL20-306.529001.74.0
50ZXL15-406.529001.45.5
50ZXL12.5-506.529001.37.5
50ZXL20-756.529001.311.0
65ZXL30-156290023.0
65ZXL20-306290024.0
65ZXL25-32629001.95.5
65ZXL25-50629001.87.5
65ZXL25-75629001.811.0
80ZXL35-13629001.93.0
80ZXL43-17629001.84.0
80ZXL40-22629001.95.5
80ZXL50-32629001.57.5
80ZXL60-55629001.518.5
80ZXL60-70629001.222.0
100ZXL100-205.529001.811.0
100ZXL100-305.529001.815.0
100ZXL100-40629001.818.5
100ZXL100-65629001.830.0
100ZXL70-80629001.830.0
150ZXL170-45629001.937.0
150ZXL170-55529001.845.0
150ZXL150-80529001.855.0
200ZXL400-3251450255.0
200ZXL280-96514501.890.0
200ZXL350-65514501.8110.0
250ZXL550-3251450275.0
250ZXL400-5051450290.0
250ZXL450-55514502110.0
300ZXL600-3251450290.0
300ZXL500-50514502110.0
300ZXL550-55514502132.0

直联式自吸泵安装方法:
1、安装时管路重量不应加在水泵上,应有各自的支承体,以免使泵变形影响运行性能和寿命。
2、泵与电机是整体结构,安装时无需找正,所以安装时十分方便。
3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁粒等),以免水泵运行时损坏叶轮和泵体。
5、
150ZXL170-55直联式自吸泵为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口的附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
6、吸人管路的安装应注意:
A、吸人口的安装高度尽量不超过5米,在条件许可时,吸人口的安装高度应尽可能地低于油库低储油面,并尽量缩短吸人管的长度,少装弯头,这样有利于缩短自吸时间,提高扫舱功能。
B、吸人管路中的阀门、法兰等应严防漏气或渗漏液体,即吸人管路不允许有漏气现象存在。
C、应防止泵体内吸人固体等杂物,为此吸人管路上应设置过滤器。过滤器的有效过流面积应为吸人管截面积2—3倍,过滤器应定期检查。
7、泵在安装时,应使泵及管足各的静电接地电阻达到其规定要求。
8、泵的安装方式分为硬性联接和柔,性联接两种。CYZ-A直联式自吸离心油泵在输送各种油料时的工作压力范围表。
