气动柱塞泵|不锈钢气动泵|防爆油桶泵

简要描述：FY不锈钢气动柱塞泵采用气压差的作用，使活塞上下运行，带动导料活塞开闭，起到提料的作用。调整给气动浆料泵工作气体的流量与气压来控制和调节气动浆料泵送料流量。结合感应开关能使之自动化工作。

产品型号： FY

所属分类：防爆油桶泵|防爆型抽油泵

更新时间：2018-03-05

厂商性质：生产厂家

联系我们留言询价

详情介绍

一、FY气动柱塞泵概述：

FY系列气动浆料泵采用气源为动力源，出口压力大可用于输送高粘度的液体，高扬程工况。

二、不锈钢浆料泵用途：

FY不锈钢气动浆料泵应用于人造革、移膜革、压延革、彩涂板、印染、医药、涂层、化工、纺织、喷漆、喷涂、薄膜镀铝、彩钢瓦等行业。适用于高粘度（VIS）≤12万CPS/25℃的化工浆料输送，具有防爆耐腐防沉淀、低噪音、节能等功能。是理想的移动输送设备。

三、气动防爆油桶泵结构和原理：

FY系列气动浆料泵采用气压差的作用，使活塞上下运行，带动导料活塞开闭，起到提料的作用。调整给气动浆料泵工作气体的流量与气压来控制和调节气动浆料泵送料流量。结合感应开关能使之自动化工作。

四、不锈钢气动泵使用方法

1、先将导料管正确放入所要输送的料桶内。
2、将耐腐蚀软管连接出料口接至送料地点。
3、进气阀呈关闭状态，然后将气源管连接进气阀接头，根据所需浆料流量来开启进气阀调节气动浆料泵运行频率，即可工作。

五、防爆气动抽液泵维护保养：

1、FY型气动柱塞泵在使用过程中防止撞击缸体部位避免变形，发生活塞卡死现象，造成报废
2、活塞在运行壹佰万余次后，根据空压机送气过程中水份积留情况应清缸体，涂注30#润滑油。
3、如经久不用，应在溶剂内工作状清洗，防止浆料冻结，阻塞导料管。

注意事项

1、气动油桶泵在工作中，如缸体部位发热（以手感热为准），应立即加30#润滑油。
2、使用过程中如调节螺母松动，发生漏料，应及时调整螺母。

六、FY不锈钢气动柱塞泵性能参数：

型号	FY1.2T-1	FY1.2T-2	FY3.2T-1	FY3.2T-2	FY5.0T
外型	φ100㎜×H1450㎜	φ100㎜×H1400㎜	φ120㎜×H1600㎜	φ120㎜×H1500㎜	φ150㎜×H1680㎜
重量	16㎏	15㎏	23㎏	19㎏	37㎏
流量	10-30L/min	10-30L/min	20-70L/min	15-50L/min	30-100L/min
通过颗粒	φ1.2㎜	φ1.2㎜	φ3㎜	φ1.2㎜	φ5㎜
扬程	30m	30m	30m	30m	30m
粘度	5万cps/25℃	5万cps/25℃	5万cps/25℃	5万cps/25℃	5万cps/25℃
进出口外径	60㎜ 32㎜	57㎜ 32㎜	72㎜ 38㎜	57㎜ 32㎜	88㎜ 50㎜
出料接口	1 1/4”	1 1/4”	1 1/2”	1 1/2”	2”
供气接口	3/8”	3/8”	3/8”	3/8”	3/8”
供气压力	0.3-1.0MPa/min	0.3-1.0MPa/min	0.3-1.0MPa/min	0.3-1.0MPa/min	0.3-1.0MPa/min
出料压力	3-10MPa	3-10MPa	3-10MPa	3-10MPa	3-10MPa
气缸压力比	2∶1	2∶1	3∶1	4∶1	3∶1
耗气量	0.3-1.0㎡/min	0.3-1.0㎡/min	0.3-1.0㎡/min	0.3-1.0㎡/min	0.3-1.0㎡/min

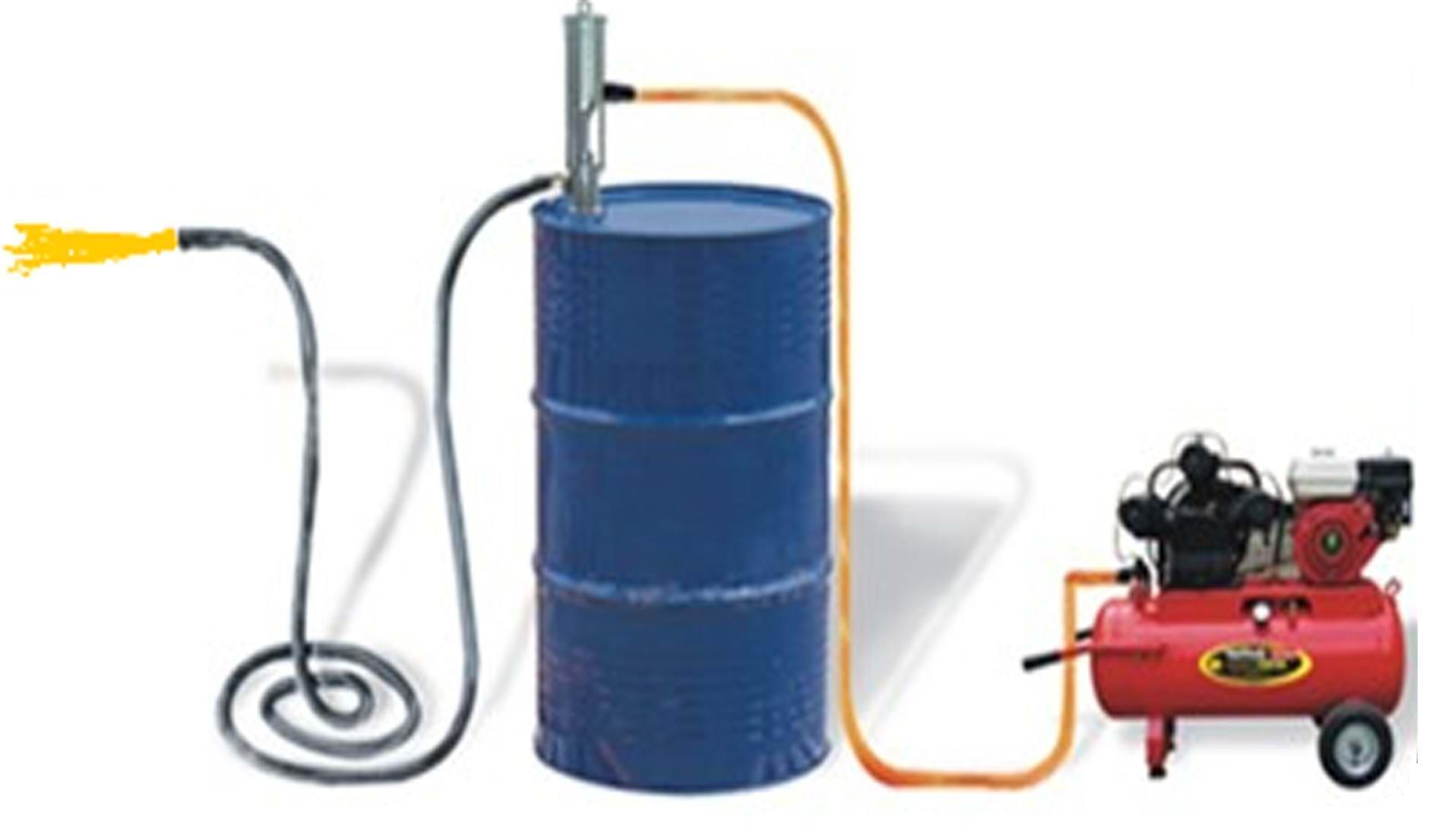

气动柱塞油桶泵使用示意图

不锈钢气动泵订购须知：

㈠、①产品名称与气动泵型号②气动泵进出口口径（mm）③气动柱塞泵扬程（m）④泵流量（m3/h）⑤不锈钢柱塞泵供气压力（MPa）⑥防爆气动油桶泵出料压力（MPa）⑦气动泵材质⑧防爆油桶泵重量（KG）⑨泵是否带附件以便我们的为您正确选型。㈡、若已经由设计单位选定我公司的水泵产品型号，请按水泵型号直接向中球泵业公司销售部订购。

㈢、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们中球泵业的技术专家为您审核把关，询问气动柱塞泵价格或索取不锈钢柱塞油桶泵请致电上海中球泵业销售部。

欢迎访问中球泵业的【www.shzhongqiu.com】我们将以专业的技术和诚信的态度为广大客户和朋友服务！
