200QJ80-66/6深井潜水泵

200QJ80-66/6深井潜水泵

简要描述:200QJ80-66/6深井潜水泵主要用于农田灌溉及高原山区的人畜用水,亦可供城市,工厂,铁路,矿山,工地供排水使用。

产品型号: 200QJ80-66/6

所属分类:深井潜水泵|清水泵

更新时间:2018-01-26

厂商性质:生产厂家

详情介绍

产品简介:

200QJ80-66/6深井潜水泵电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流,水库,水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市,工厂,铁路,矿山,工地供排水使用。

QJ型井用潜水泵电泵特点:
1,电机,水泵一体,潜入水中运行,安全可靠。
2,对井管,扬水管无特殊要求(即:钢管井,灰管井,土井等均可使用;在压力许可下,钢管,胶管,塑料管等均可作扬水管使用
3,安装,使用,维护方便简单占地面积小,不需要造泵房。
4,结构简单,节省原材料。
潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

QJ系列深井泵使用条件:

1,额定频率为50赫芝,额定电压为380 5%伏的三相交流电源。
2,水泵进水口必须在动水位1米以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深zui少在1米以上。
3,水温一般不得高于20OC。
4,水质要求:(1)水中含砂量不大于0.01%(重量比);
(2)PH值在6.5~8.5范围;
(3)氯离子含量不大于400毫克/升
5,要求井正直,进壁光滑,不得有蟛管错开。

200QJ80-66/6深井潜水泵结构说明:

1,QJ型潜水电泵机组由:水泵,潜水电机(包括电缆),输水管和控制开关四大部分组成。
潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式,立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器,输水管为不同直径的钢管制成,采用法兰联接,高扬程式电泵采用闸阀控制。
2,潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
3,高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
4,潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
5,潜水电机采用水润滑轴承,下部装有橡胶调压膜,调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按QJ型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
6,电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
7,电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
8,电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。

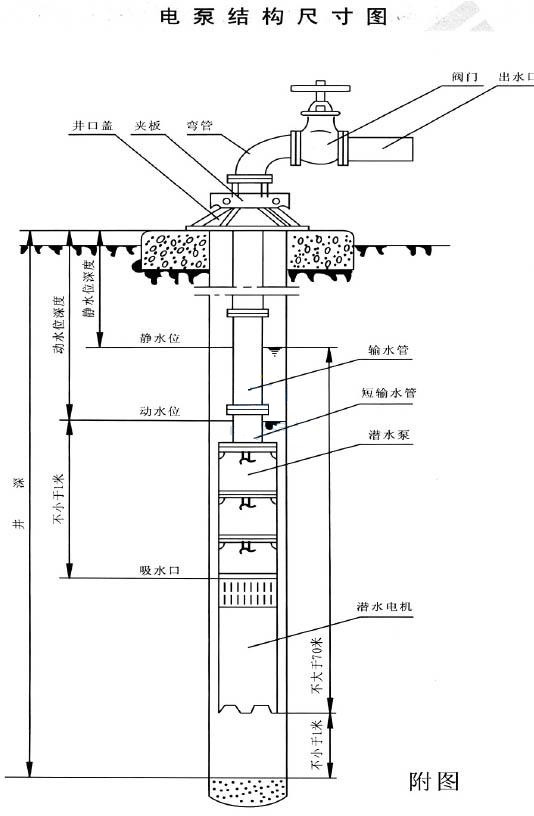

安装示意图


QJ型潜水深井泵注意事项

电缆接头应严格按附图进行:

1.QJ潜水泵下井前应检查,各部螺丝有无松动,电缆有无破口,电机是否漏水,电机轴,水泵轴转动是否灵活无阻;

2.下井前检查电机电阻应在1 50兆欧以上;

3.电机注水要认真防止假满,切忌未灌满清水即开始运行;

4.保护开关和启动设备应按规定配齐;

5.电机运转2500小时应进行一次大修,l500小时应进行小检修;

6.电泵停机存放时应把电机内存水放完;

7.严禁不懂装懂野蛮拆装,修理应在本厂或定点修理厂进行;

8.禁止频繁“开",“停";

9.安装电泵时谨防异物掉入井内;

10.如遇下列情况应停机检修:

(1)电流电压超过额定值。

(2)流量明显减少。

(3)水泵间歇出水或响声震动较大。

(4)保护开关频繁跳闸。

(5)电机绝缘,电阻低于0.5兆欧。
