250QJ100-108/6深井潜水泵

250QJ100-108/6深井潜水泵

简要描述:250QJ100-72/4;250QJ100-108/6深井潜水泵具有结构紧凑、体积小、重量轻、安装、使用、维护方便,运输安全可靠、节约能源等优点。

产品型号: 250QJ100-72/4

所属分类:深井潜水泵|清水泵

更新时间:2016-11-09

厂商性质:生产厂家

详情介绍

产品概述:
  QJ型

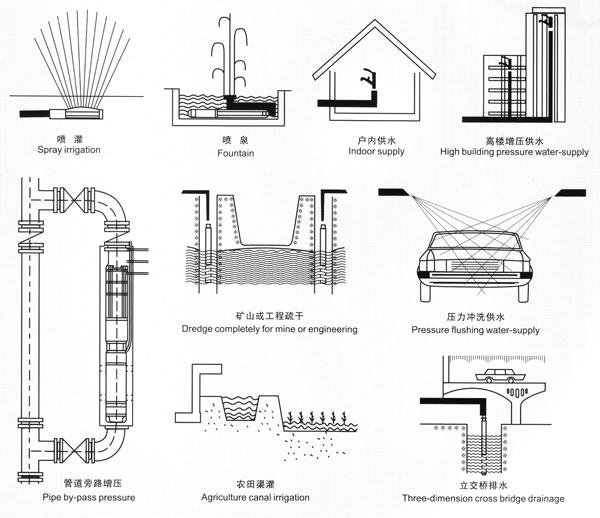

深井泵是从深井中提取地下水的成套机具,广泛应用于农田灌溉、工矿企业的供排水及高原、山区的畜用水。QJR型井用热水潜水泵,采用特殊材质和结构,用于提取地下热水。另外本公司根据用户需要生产海水、矿山等特殊场合用潜水电泵。该泵主机由QJ型潜水泵和YQS型潜水电泵机组成。潜入水下工作,具有结构紧凑、体积小、重量轻、安装、使用、维护方便,运输安全可靠、节约能源等优点。
使用条件:
1、电源:三相交流电,电压380伏,频率50赫兹。
2、水源
(1)水温 a:QJ型≤20℃ b: QJR型≤120℃
(2)水中含沙量(重量比)不得超过0.01%,氯离子不得超过400毫克/升。
(3)PH=6.5∽8.5
技术数据:
150QJ(R)10-150
150 适用zui小井径150毫米:
QJ(R) 型号特征:井用潜水电泵(热水)
10 额定流量:10立方米/小时
150/ 额定扬程:150米

250QJ100-108/6深井潜水泵结构特点:

 QJ型潜水泵由多级离心式叶轮分段串联组成。泵级间由扁拉筋或螺栓连接,每段之间由橡胶(或铜)轴承支撑,泵的顶端没有逆止阀。YQS型潜水电机为密闭充水式三相异步电机,绕组采用耐水连续密封结构,导轴承和推力轴承均为水润滑轴承;电机上部安装有防砂机构,阻止泥沙进入电机内控。

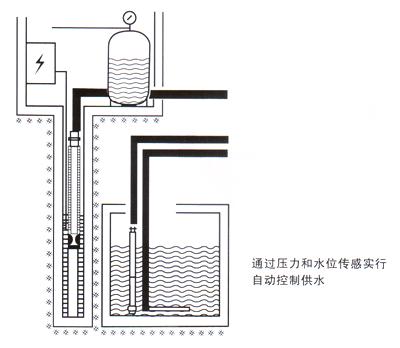

 深井潜水泵安装使用示意图:

1、主机:潜水泵和潜水电机。
2、管路:输水管、弯管、橡胶垫、安装夹板等。
3、电缆:电缆和电缆接头材料。
4、起动和保护装置。

QJ型深井泵基本参数:

适用zui小井径(毫米)

  型  号

流量(立方米/小时)扬程(米)转速(转/分钟)泵效率(%)扬水管直径(毫米)配用功率(千瓦)机组zui大外径(毫米)
  200200QJ20-40/32040285067504184
200QJ20-50/42050285066505.5184
200QJ20-54/42054285067505.5184
200QJ20-67/52067285067507.5184
200QJ20-81/62081285067507.5184
200QJ20-93/72093285067509.2184
200QJ20-108/8201082850675011184
200QJ20-121/9201212850675013184
200QJ20-148/11201482850675015184
200QJ20-175/13201752850675018.5184
200QJ20-202/15202022850675022184
200QJ20-243/18202432850675025184
200QJ20-270/20202702850675030184
200QJ32-26/23226285070755.5184
200QJ32-39/33239285070757.5184
200QJ32-52/43252285070757.5184
200QJ32-65/53265285070759.2184
200QJ32-78/632782850707513184
200QJ32-91/732912850707515184
200QJ32-104/8321042850707515184
200QJ32-117/9321172850707518.5184
200QJ32-130/10321302850707522184
200QJ32-143/11321432850707525184
200QJ32-169/13321692850707530184
200QJ32-195/15321952850707530184
200QJ32-247/19322472850707530184
200QJ40-26/24026285072755.5184
200QJ40-39/34039285072757.5184
200QJ40-52/440522850727537184
200QJ40-65/540652850727511184
200QJ40-78/640782850727515184
200QJ40-104/8401042850727518.5184
200QJ40-117/9401172850727522184
200QJ40-143/11401432850727525184
200QJ40-169/1340143250727530184
200QJ40-208/16402082850727537184
200QJ50-20/15020285074755.5184
200QJ50-26/25026285074755.5184
200QJ50-39/35039285074759.2184
200QJ50-52/450522850747511184
200QJ50-65/550652850747515184
200QJ50-78/650782850747518.5184
200QJ50-91/750912850747522184
200QJ50-104/8501042850747525184
200QJ50-130/10501302850747537184
200QJ50-156/12501562850747537184
200QJ80-22/28022285075757.5184
200QJ80-33/380332850757511184
200QJ80-44/480442850757515184
200QJ80-55/580552850757518.5184
200QJ80-66/680662850757522184
200QJ80-77/78077285057530184
200QJ80-88/880882850757530184
200QJ80-99/980992850757537184
200QJ80-121/11801202850757545184

250

250QJ50-15/12015287564502.2196
250QJ50-25/15025287573755.5233
250QJ50-40/250402875737513233
250QJ50-60/350602875737513233
250QJ50-80/450802875737518.5233
250QJ50-100/5501002875737525233
250QJ50-120/6501202875737530233
250QJ50-140/7501402875737537233
250QJ50-160/8501602875737537233
250QJ50-200/10502002875737545233
250QJ50-240/12502402875737555233
250QJ50-280/14502802875737563233
250QJ50-320/16503202875737575233
250QJ63-20/16320287574757.5233
250QJ63-40/263402875747513233
250QJ63-60/363602875747518.5233
250QJ63-80/463802875747522233
250QJ63-100/5631002875747530233
250QJ63-120/6631202875747537233
250QJ63-160/8631602875747545233
250QJ63-200/10632002875747555233
250QJ63-220/11632202875747563233
250QJ63-260/13632602875747575233
250QJ63-300/156330028757510090233
250QJ80-20/180202875751007.5233
250QJ80-40/2804028757510015233
250QJ80-60/3806028757510022233
250QJ80-80/4808028757510030233
250QJ80-100/58010028757510037233
250QJ80-120/68012028757510045233
250QJ80-160/88016028757510055233
250QJ80-180/98018028757510063233
250QJ80-200/10802028757510075233
250QJ80-240/128024028757510090233
250QJ100-18/1100182875751007.5233
250QJ100-36/21003628757510015233
250QJ100-54/31005428757510025233
250QJ100-72/41007228757510030233
250QJ100-108/610010828757510045233
250QJ100-126/710012628757510055233
250QJ100-144/810014428757510063233
250QJ100-162/910016228757510075233
250QJ100-198/1110019828757510090233
250QJ100-216/12100216287575100100233
250QJ125-16/1125162875761009.2233
250QJ125-32/21253228757610018.5233
250QJ125-48/31254828757610030233
250QJ125-64/41256428757610037233
250QJ125-80/51258028757610045233
250QJ125-96/61259628757610055233
250QJ125-112/712511228757610063233
250QJ125-128/812512828757610075233
250QJ125-160/1012516028757610090233
250QJ125-176/11125176287576100100233
250QJ125-192/12125192287576100110233

☆250

250QJ140-22/11402228757515013233
250QJ140-44/21404428757515030233
250QJ140-66/31406628757515037233
250QJ140-88/41408828757515055233
250QJ140-110/514011028757515075233
250QJ140-132/614013228757515075233
250QJ140-30/11403028757515022233

250

250QJ160-21/11602128757515015233
250QJ160-42/21604228757515030233
250QJ160-63/31606328757515045233
250QJ160-84/41608428757515063233
250QJ160-105/516010528757515075233

QJ型井用潜水电泵(深井泵)注意事项:

1.深井泵应使用在含砂量低于0.01%的清水源,泵房内设预润水箱,容量应满足一次启动所预润水量。

2.新装或经过大修的深井泵,应调整泵壳与叶轮的间隙,叶轮在运转中不得与壳体摩擦。

3.深井泵在运转前应将清水通入轴与轴承的壳体内进行预润。

4.深井泵启动前,检查项目应符合下列要求:

1)底座基础螺栓已紧固;

2)轴向间隙符合要求,调节螺栓的保险螺母已装好;

3)填料压盖已旋紧并经过润滑;

4)电动机轴承已润滑;

5)用手旋转电动机转子和止退机构均灵活有效。

5.深井泵不得在无水情况下空转。水泵的一、二级叶轮应浸入水位1m以下。运转中应经常观察井中水位的变化情况。

6.运转中,当发现基础周围有较大振动时,应检查水泵的轴承或电动机填料处磨损情况;当磨损过多而漏水时,应更换新件。

7.已吸、排过含有泥砂的深井泵,在停泵前,应用清水冲洗干净。

8.停泵前,应先关闭出水阀,切断电源,锁好开关箱。冬季停用时,应放净泵中积水。
